智能云盒ANT-AU203

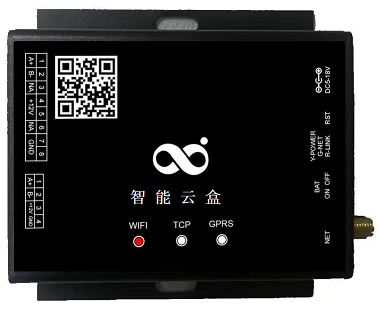

1.1 外观（Overview）

1.2 参数列表（Parameter List）

型号	ANT-AU203-A	ANT-AU203-B	ANT-AU203-C
类型	WIFI	GPRS	TCP
尺寸	LWH=838424mm
工作温度	-25 ~ 85°C
工作湿度	湿度: 10 ~ 85%
保存环境	-40 ~ 105°C，5 ~ 95% RH（无凝露）
输入电压	DC 5 ~ 16 V
工作电流	110mA（aver）@5V
功耗	<1W
处理器	32位ARM
配件	5V1A高品质电源公对母串口线（1.2m）背胶磁铁万能电源转接头天线	5V1A高品质电源公对母串口线（1.2m）背胶磁铁万能电源转接头天线	5V1A高品质电源公对母串口线（1.2m）背胶磁铁万能电源转接
接口	6路开关量输入，2路开关量输出
网络接口标准			RJ45
网络接口速率			10/100 Mbps，MDI/MDIX交叉直连自动切换
网络接口保护			2KV电磁隔离，外壳隔离保护
网络协议	IP，TCP，UDP，ARP，ICMP，DNS, DHCP

1.3 接口说明（Interface）

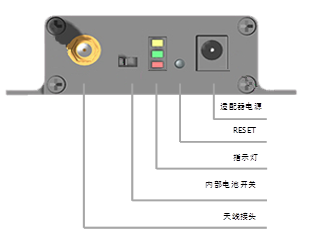

• ANT-AU203-A，ANT-AU203-B智盒前视图（WIFI&GPRS）

*注：ANT-AU203-B无RESET键

电源	适配器接头，满足5-18VDC电源
RESET	重置键，HK-Y2智盒配置WIFI密码时使用；点动RESET键，智盒的红灯进入快闪状态，智盒进入网络搜索和配置状态
指示灯	黄灯---适配器电源（非内部电池电源），适配器接入则黄灯亮绿灯---网络指示灯，网络连接正常时绿灯亮红灯---服务器指示灯，红灯亮则服务器连接正常
电池开关	智盒的内部电池开关，拨到ON时智盒启动内部电池备用供电
天线接口	外置天线接入点

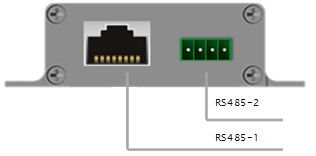

ANT-AU203-C智盒前视图（TCP）

电源	适配器接头，满足5-18VDC电源
指示灯	黄灯---适配器电源（非内部电池电源），适配器接入则黄灯亮绿灯---网络指示灯，网络连接正常时绿灯亮红灯---服务器指示灯，红灯亮则服务器连接正常
电池开关	智盒的内部电池开关，拨到ON时智盒启动内部电池备用供电
网线接口	网络接口，默认智盒为DHCP，如需配置固定IP，则需结合IP配置工具

智能云盒后视图

表1-4 T3智盒接口定义

1	2	3	4	5	6
OUT1_ON	OUT1_COM	OUT1_NC	OUT2_NO	IN1	IN2
7	8	9	10	11	12
IN3	IN4	IN5	IN6	GND	GND

12路信息：

IN1和GND为第1路告警输入；

IN2和GND为第2路告警输入；

IN3和GND为第3路告警输入；

IN4和GND为第4路告警输入；

IN5和GND为第5路告警输入；

IN6和GND为第6路告警输入；

OUT1_NO,OUT_COM为第1路控制开关，只有常开端；

OUT2_NO,OUT_COM为第2路控制开关，只有常开端；

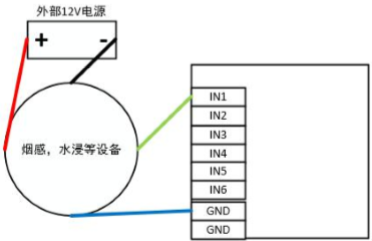

注意：由于该智盒没有12V输出，所以接烟感，水浸等需要外接DC电源。

常开常闭公共端接IN1，常开或者常闭端口接GND，12V电源+接外部电源正极，12V电源- 接外部电源负极。

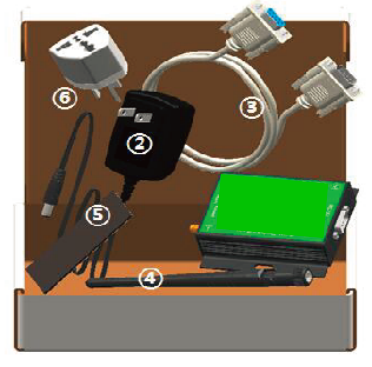

1.4 配件清单（Parts）

①. 智能智盒本体

②. 智盒电源适配器

③. 串口通信线

④. 天线（T C P型无天线）

⑤. 背胶磁铁（用于将智盒吸附机器）

⑥. 万能转换插头
